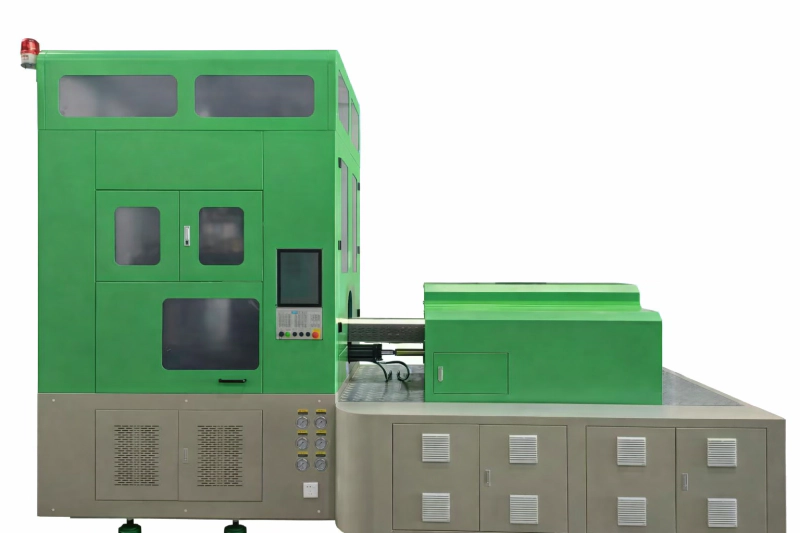

4-stations 28-tons grootformaat éénstaps ISBM-machine
Produceer grote containers met de EPY650-V4 28-tons ISBM-machine met één stap. Deze machine heeft een klemkracht van 400 kN, een roterend proces met 4 stations en een capaciteit voor flessen tot 20 liter. Ideaal voor PC-watervaten en potten met een brede opening.
Technische specificaties: EPY650-V4
| Technische standaard | |
|---|---|
| 01 | Gebruikmakend van 3 sets servopompsystemen; |
| 02 | Inovance/WEICHI servomotorvermogen: 75 kW; |
| 03 | Gebruikmakend van de Inovance/MiRLE PLC; |
| 04 | De draaitafel is uitgerust met een Japanse Yaskawa servomotor of een WEICHI servomotor met een Taiwanese TSUNTIEN reductiekast; |
| 05 | De blaasvormstructuur maakt gebruik van een hydraulisch cilinder- of een dubbel servomotor-matrijsklemsysteem met hogedrukcompensatiefunctie; |
| 06 | Gebruikmakend van de Amerikaanse Parker hogedrukklep; |
| 07 | Het gebruik van de Airtak-luchtcilinder; |
| 08 | Door gebruik te maken van een geïntegreerde regelkast voor temperatuurregeling, die zeer nauwkeurig, stabiel en eenvoudig te bedienen is; als alternatief kunt u kiezen voor het ingebouwde temperatuurregelsysteem van het systeem. |
| 09 | Gebruikmakend van een hydraulische drukregelklep van YUKEN uit Taiwan, China; |
| 10 | De olieleiding is gemaakt van geïmporteerd materiaal uit Italië; |
| 11 | De schroef wordt verwarmd door een energiebesparende verwarmingsring met nano-verre-infraroodstraling (15 kW); |
| 12 | De injectie-eenheid wordt aangestuurd door een enkele cilinder. De smeltmotor kan hydraulisch of door een servomotor worden aangestuurd. |
| 13 | Totaal vermogen van de machine: 90,7 kW. |
| Machineparameters | |
|---|---|
| Schroefdiameter | 60 mm (optioneel) |
| Theoretische injectiecapaciteit | 480 g |
| Injectieklemkracht | 400 kN |
| Bovenste vormslag | 1070 mm |
| Lagere vormslag | 550 mm |
| TEMP. Regulering van de kernslag | 300 mm |
| TEMP. regelt de slag van de loop | 300 mm |
| Uithaalslag | 300 mm |
| Blaasklemkracht | 400 kN (enkelzijdig) |
| Blaas kernslag | 300 mm |
| Blaasvormslag | 175+175mm |
| Olietank VOL | 600L |
| Afmetingen (L×B×H) | 6,1 * 2,6 * 4,2 m |
| Gewicht | 28T |
| Machinespecificaties | |||||
|---|---|---|---|---|---|
| Item | Eenheid | Waarden | |||
| Naam | - | Eénstaps spuitgiet- en rekblaasvormmachine (4 stations) | |||
| Model | - | EPY650-V4 | |||
| Fabrikant | - | Eeuwige Kracht | |||
| Materiaal | - | PET/PETG | |||
| Schroefdiameter | MM | 50 | 55 | 60 | / |
| Theoretisch injectievolume | CM³ | 340 | 420 | 480 | / |
| Schroefrotatiesnelheid | RPM | 180 | 150 | 150 ~ 220 | / |
| Injectieklemkracht | KN | 400 | |||
| Blaasklemkracht | KN | 400 | |||
| Motorvermogen | KW | 75.7 | |||
| Verwarmingsvermogen | KW | 15 | |||
| Blaasluchtdruk | MPA | 2.0-3.5 | |||
| Koelwaterdruk | MPA | 0.4-0.6 | |||
| Machine Oliekoeler Waterdruk | MPA | 0.3-0.4 | |||
| Temperatuur van het koelwater voor de machineolie | °C | 20-25 | |||
| Spanning | V | 370-400 | |||
| Afmetingen (L*B*H) | MM | 6100 x 2600 x 4200 | |||
| Gewicht | T | 28 | |||
| Productafmetingen | |||||
|---|---|---|---|---|---|
| Producthoeveelheid | PCS | 1 | 2 | 3 | 4 |
| Flesdiameter | MM | 280 | 235(280) | 230 | 180 |
| Fleshoogte | MM | 510 | |||
| Halsdiameter | MM | 140 | 120 | 90 | 84 |
| Maximale flesinhoud | L | 20 | 20 | 12 | 5 (7) |
| Maximaal flesgewicht | G | 900 | 460 | 310 | 230 |
Klemkracht van 400 kN | Capaciteit tot 20 liter | Precisiedraaiing met 4 stations
De EPY650-V4 is de toonaangevende zware industriële variant van de EPY-serie. Met een gewicht van 28 ton en beschikken over een 400 kN klemkrachtHet is ontworpen voor de massaproductie van grote verpakkingen, zoals waterreservoirs van 5 gallon (ca. 19 liter), containers voor eetbare olie van 20 liter en potten met een brede opening.
Machinemogelijkheden
De EPY650-V4 geïntegreerde blaasvormmachine Deze machine is ontworpen om de zwaarste vormuitdagingen aan te kunnen. De enorme platen en de grote slag (1070 mm boven / 550 mm onder) maken dieptrekcontainers mogelijk die met kleinere machines simpelweg niet te produceren zijn.
Of u nu een enkel exemplaar moet produceren 20L PC watervat of vier 5L PET-olieflessen De EPY650-V4 levert per cyclus een consistente wanddikte en hoge optische helderheid, zonder de waas die vaak voorkomt bij tweestapsprocessen.
💪 Specificaties voor zwaar gebruik:
- Injectieklem: 400 KN
- Blaasklemmen: 400 KN
- Opnamegrootte: Tot 480 g (theoretisch)
- Maximale flesgrootte: 20 liter (280 mm diameter)
Hoe het werkt: Het ISBM-principe met 4 stations
De EPY650-V4 maakt gebruik van een 4-stations draaitafel Een systeem dat bij elke cyclus 90 graden roteert. Hierdoor wordt de gehele productielijn geïntegreerd in één compacte eenheid, wat zorgt voor energie-efficiëntie en een superieure fleskwaliteit.
Gesmolten plastic (PET/PC/PP) wordt in een gekoelde mal geïnjecteerd om de vorm te creëren. preformDe hals van de fles wordt hier met uiterste precisie gevormd, waardoor een lekvrije afsluiting voor de dop gegarandeerd is.
The hot preform is transferred here for temperature equalization. Heating pots or cooling rods adjust the preform's thermal profile, which is critical for blowing uniform walls in vierkante of ovale containers.
The conditioned preform is stretched axially by a rod and expanded radially by high-pressure air (up to 3.5 MPa). This biaxial orientation significantly increases the bottle's strength and clarity.
De afgewerkte fles koelt af en wordt automatisch op een transportband geplaatst. Omdat de fles tijdens het vormen nooit de vloer raakt of handmatig wordt aangeraakt, blijft deze onbeschadigd en krasvrij.
Technische specificaties: EPY650-V4
(Veeg naar links/rechts om de volledige tabel op mobiel te bekijken)
Ontworpen voor optimale prestaties
Drievoudige servo-aandrijving
De EPY650-V4 wordt aangedreven door 3 sets servopompsystemen met een totaal motorvermogen van 75,7 kW. Deze hybride aandrijving levert de enorme kracht die nodig is voor grote platen, terwijl de energie-efficiëntie van een servomotor behouden blijft.
Nano-infraroodverwarming
Een enorme 15 kW nano-verre-infrarood verwarmingsring Dit zorgt ervoor dat de schroef grote hoeveelheden materiaal snel en gelijkmatig plastificeert. Dit is cruciaal voor het handhaven van de cyclussnelheid bij de productie van zware containers van 20 liter.
Wereldwijde inkoop van componenten
Wij gebruiken alleen het beste: Inovance/MIRLE PLC voor controle, Parker (VS) voor pneumatische stabiliteit, en YUKEN (Taiwan) Voor hydraulische precisie. Dit garandeert 24/7 betrouwbaarheid in veeleisende industriële omgevingen.
Onze productieomvang
Luchttoevoer voor 20L-containers
Voor het opblazen van een container van 20 liter is een enorme hoeveelheid lucht nodig die direct wordt aangevoerd. Stabiliteit is cruciaal: elke drukschommeling leidt tot dunne wanden of een uitgeblazen bodem.
Ever-Power voedingen op elkaar afgestemd Olievrije schroefcompressoren met hoog debiet Ontworpen voor grootformaat spuitgieten. Deze compressoren zorgen ervoor dat het benodigde grote luchtvolume (bij 2,0-3,5 MPa) schoon en constant wordt geleverd, waardoor uw grote containers veilig zijn voor de opslag van voedsel en water.
Wat onze klanten zeggen
"The EPY650-V4 has revolutionized our 5-gallon water bottle production. The one-step process gives us a crystal-clear finish that our old machines couldn't match, and the scrap rate is virtually zero."
"We needed a machine capable of producing heavy, wide-mouth jars for food service. The 400KN clamping force on the EPY650 is incredible—it holds the mold perfectly shut even with 4 cavities running."
Veelgestelde vragen
1. Kan deze machine 5-gallon PC-waterflessen produceren?
Ja. De EPY650-V4 is speciaal ontworpen voor grote containers. In een configuratie met twee matrijzen kan hij gemakkelijk flessen van 20 liter (ongeveer 5 gallon) produceren.
2. Wat is het voordeel van een eenstapsvormproces voor grote flessen?
Bij tweestaps processen voor grote flessen ontstaan vaak doffe plekken of krassen op de voorvormen door de hantering. Het eenstaps proces elimineert de hantering van de voorvormen, wat resulteert in een vlekkeloos, hoogglanzend oppervlak dat superieur is voor premium water- en oliemerken.
3. Wat is het totale stroomverbruik?
Het geïnstalleerde vermogen bedraagt 90,7 kW. Dankzij het drievoudige servopompsysteem verbruikt de machine echter alleen significant veel energie tijdens actieve bewegingen. De vasthoudfase verbruikt zeer weinig energie in vergelijking met hydraulische machines.
4. Hoe zwaar is de machine?
De machine weegt 28 tonDit extreme gewicht zorgt voor de nodige stijfheid om doorbuiging van de plaat onder de klemkracht van 400 kN te voorkomen.
5. Levert u ook de mallen voor flessen van 20 liter?
Ja. Wij ontwerpen en produceren matrijzen voor grote formaten in eigen huis. We kunnen het ontwerp van de voorvorm optimaliseren om de beste wanddikteverdeling voor uw specifieke flesvorm te garanderen.
