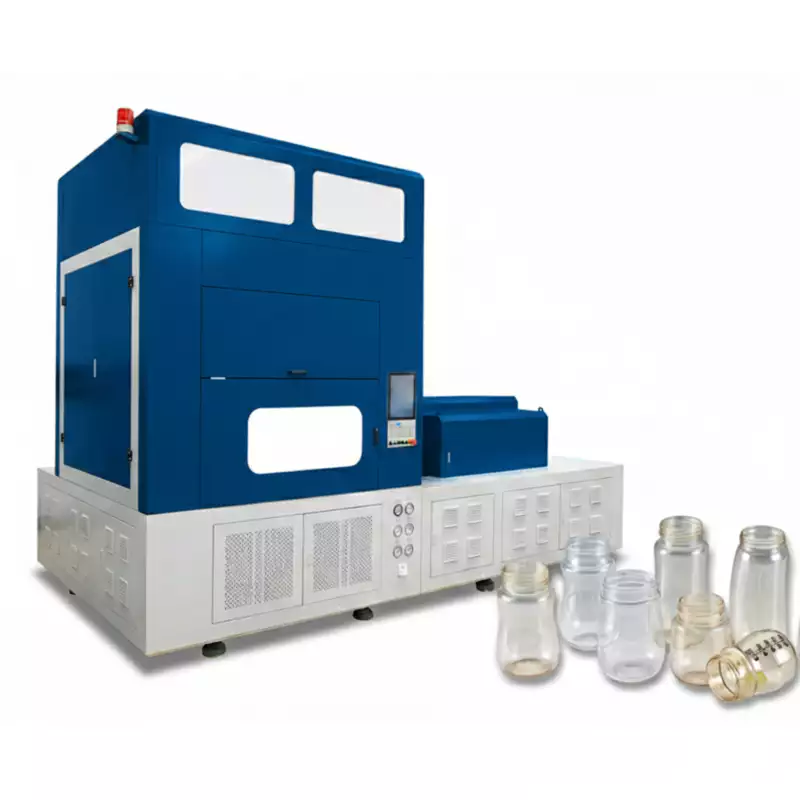

Hoogwaardige 4-stations ISBM-machine met één stap
Maximaliseer uw productie met de EPY200-V4 One-Step Injection Stretch Blow Molding Machine. Deze machine beschikt over een injectieklemkracht van 300 kN, tot 12 caviteiten en is compatibel met AOKI 250-matrijzen. Ideaal voor grootschalige PET/PC-productie.
| Technische standaard | |
|---|---|
| 01 | Gebruikmakend van 3 sets servopompsystemen; |
| 02 | Vermogen Inovance/WEICHI-servomotor: 49,2 kW; |
| 03 | Gebruikmakend van de Inovance/MiRLE PLC; |
| 04 | De draaitafel is uitgerust met een Japanse Yaskawa servomotor of een WEICHI servomotor met een Taiwanese TSUNTIEN reductiekast; |
| 05 | Gebruikmakend van de Amerikaanse Parker hogedrukklep; |
| 06 | Het gebruik van de Airtak-luchtcilinder; |
| 07 | Door gebruik te maken van een geïntegreerde regelkast voor temperatuurregeling, die zeer nauwkeurig, stabiel en eenvoudig te bedienen is; als alternatief kunt u kiezen voor het ingebouwde temperatuurregelsysteem van het systeem. |
| 08 | Gebruikmakend van een hydraulische drukregelklep van YUKEN uit Taiwan, China; |
| 09 | De schroef wordt verwarmd door een energiebesparende verwarmingsring met nano-verre-infraroodstraling (10 kW); |
| 10 | De blaasvormstructuur maakt gebruik van een hydraulisch cilinder- of een dubbel servomotor-matrijsklemsysteem met hogedrukcompensatiefunctie; |
| 11 | De injectie-eenheid wordt aangestuurd door een enkele cilinder. De smeltmotor kan hydraulisch of door een servomotor worden aangestuurd. |
| 12 | Totaal vermogen van de machine: 59,2 kW. |
| Machineparameters | |
|---|---|
| Schroefdiameter | 50 mm (optioneel) |
| Theoretische injectiecapaciteit | 310 g |
| Injectieklemkracht | 300 kN |
| Bovenste vormslag | 460 mm |
| Lagere vormslag | 210 mm |
| TEMP. Regulering van de kernslag | 250 mm |
| TEMP. regelt de slag van de loop | 250 mm |
| Uithaalslag | 175 mm |
| Blaasklemkracht | 200 kN (enkelzijdig) |
| Blaas kernslag | 300 mm |
| Blaasvormslag | 75+75mm |
| Olietank VOL | 300L |
| Afmetingen (L×B×H) | 4,8 * 2 * 3,2 m |
| Gewicht | 13T |
| Machinespecificaties | |||||
|---|---|---|---|---|---|
| Item | Eenheid | Waarden | |||
| Naam | - | Eénstaps spuitgiet- en rekblaasvormmachine (4 stations) | |||
| Model | - | EPY200-V4 | |||
| Fabrikant | - | Eeuwige Kracht | |||
| Materiaal | - | PET/PETG | |||
| Schroefdiameter | MM | 40 | 50 | 55 | 60 |
| Theoretisch injectievolume | CM³ | 188 | 310 | 380 | 480 |
| Schroefrotatiesnelheid | RPM | 270 | 180 | 150 | 150 ~ 220 |
| Injectieklemkracht | KN | 300 | |||
| Blaasklemkracht | KN | 200 | |||
| Motorvermogen | KW | 49.2 | |||
| Verwarmingsvermogen | KW | 10 | |||
| Blaasluchtdruk | MPA | 2.0-3.5 | |||
| Koelwaterdruk | MPA | 0.4-0.6 | |||
| Machine Oliekoeler Waterdruk | MPA | 0.3-0.4 | |||
| Temperatuur van het koelwater voor de machineolie | °C | 20-25 | |||
| Spanning | V | 370-400 | |||
| Afmetingen (L*B*H) | MM | 4800 x 2000 x 3200 | |||
| Gewicht | T | 13 | |||
| Productafmetingen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Producthoeveelheid | PCS | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 |
| Flesdiameter | MM | 118 | 110 | 105 | 100 | 68 | 65 | 48 | 45 | 38 | 26 |
| Fleshoogte | MM | 210 | 150 | 100 | |||||||
| Halsdiameter | MM | 83 | 68 | 68 | 65 | 55 | 50 | 40 | 25 | 23 | 15 |
| Maximale flesinhoud | ML | 2500 | 1500 | 900 | 750 | 350 | 200 | 100 | 50 | 30 | 20 |
| Maximaal flesgewicht | G | 150 | 65 | 45 | 35 | 30 | 28 | 25 | 20 | 15 | 10 |
Injectieklemkracht van 300 kN | Tot 12 caviteiten | Compatibel met AOKI 250-matrijzen
De EPY200-V4 is de krachtige machine in de 4-stationsserie. Met een enorm vermogen Injectieklemkracht van 300 kN Met een robuuste constructie van 13 ton is de machine ontworpen voor de grootschalige productie van kleine farmaceutische flesjes (tot 12 holtes) of grote potten met brede opening tot 2,5 liter.
Machineoverzicht
De EPY200-V4 onderscheidt zich door superieure stabiliteit en outputcapaciteit. In tegenstelling tot lichtere modellen, Injectieklemkracht van 300 kN Garandeert nauwkeurige vorming van voorvormen, zelfs met matrijzen met een hoog aantal caviteiten (tot 12 caviteiten voor flesjes van 20 ml).
Deze machine maakt gebruik van een 4-stations draaitafel (Injectie, conditionering, rek-blaastechniek, uitstoting), waardoor de productie van complexe vormen zoals platte, ovale of vierkante flessen met een perfecte wandverdeling mogelijk is.
De EPY200-serie is ontworpen om te compatibel met matrijzen van het Japanse AOKI 250 machinemodel. (Model EPY200-V4-B), waarmee u uw bestaande hoogwaardige gereedschappen kunt inzetten op een kosteneffectief, modern platform.
Technische specificaties: EPY200-V4
(Veeg naar links/rechts om de volledige tabel op mobiel te bekijken)
| Item | Parameters | |||
|---|---|---|---|---|
| Machine Core Data | ||||
| Schroefdiameter (mm) | 40 | 50 (Std) | 55 | 60 |
| Theoretisch injectievolume (cm³) | 188 | 310 | 380 | 480 |
| Injectieklemkracht | 300 KN | |||
| Blaasklemkracht | 200 KN | |||
| Totaal vermogen | 59,2 kW | |||
| Machinegewicht | 13 ton | |||
| Afmetingen (L*B*H) | 4800 x 2000 x 3200 mm | |||
| Productafmetingen en holtes | ||||
| Aantal gaatjes | 1 | 4 | 8 | 12 |
| Maximale flesinhoud (ml) | 2500 | 750 | 50 | 20 |
| Flesdiameter (mm) | 118 | 100 | 45 | 26 |
Ontworpen voor duurzaamheid
Zwaar uitgevoerd aandrijfsysteem
De EPY200-V4 gebruikt 3 sets servopompsystemen voor energiezuinige hydraulische aandrijving. De draaitafel wordt aangedreven door een precisie-instrument. Yaskawa (Japan) servomotor, die zorgt voor een snelle en nauwkeurige positionering van de 13 ton zware machine.
Premium bediening en verwarming
Uitgerust met een Inovance/MIRLE PLC besturingssysteem en een Nano-verre-infrarood verwarmingsring (10 kW). De nano-verwarmingstechnologie verbetert de plastificeerefficiëntie en verkort de opwarmtijd.
Wereldwijde inkoop van componenten
- Hogedrukventielen: Parker (VS)
- Hydraulische regelkleppen: YUKEN (Taiwan)
- Luchtcilinders: Airtak
- Materiaal van de olieleiding: Geïmporteerd uit Italië
Productiefaciliteit van wereldklasse
Vereist vermogen: olievrije luchtcompressor
To operate the EPY200-V4 at peak performance, a consistent high-pressure air supply (2.0 - 3.5 Mpa) is essential for the blowing stage.
Ever-Power levert geïntegreerde oplossingen Olievrije schroefluchtcompressor oplossingen. Voor farmaceutische productielijnen met een groot aantal holtes (12 holtes) is het gebruik van olievrije lucht cruciaal om besmetting van alle flessen tegelijk te voorkomen, waardoor naleving van de FDA-voorschriften en productveiligheid worden gewaarborgd.
Veelgestelde vragen
1. Waarom zou ik voor de EPY200-V4 kiezen in plaats van de EPY150-V4?
De EPY200-V4 biedt een dubbele injectieklemkracht (300 kN versus 150 kN). Hierdoor kan hij matrijzen met een hoger aantal caviteiten verwerken (tot 12 caviteiten versus 8) en grotere voorvormen voor bredere potten verwerken, waardoor hij ideaal is voor hogere productievolumes.
2. Kan ik mijn bestaande AOKI-mallen op deze machine gebruiken?
Ja, de EPY200-V4-serie omvat specifieke modellen die compatibel zijn met Japanse AOKI 250 mallenGeef bij uw offerteaanvraag het type van uw bestaande mal aan, zodat we de drukplaten daarop kunnen afstemmen.
3. Wat is het stroomverbruik?
Het totale geïnstalleerde vermogen bedraagt 59,2 kW. Dankzij de 3 servopompsystemen en nano-infraroodverwarmers ligt het werkelijke stroomverbruik tijdens stabiel bedrijf echter doorgaans tussen de 40 en 60 kW van het totale vermogen.
4. Welke materialen kunnen worden verwerkt?
Het apparaat verwerkt PET, PETG, PC, PP en Tritan. De hoge injectiekracht is met name gunstig voor de verwerking van PC (polycarbonaat), waarvoor hogere injectiedrukken nodig zijn.
5. Wat is de levertijd voor deze machine van 13 ton?
Vanwege de omvang en robuuste constructie van de EPY200-V4 bedraagt de standaard productietijd ongeveer 90 dagen. Het ontwerpen en testen van de matrijs op maat worden gelijktijdig uitgevoerd.
Schaal uw productie op met EPY200-V4
